Редуктор: что это такое и зачем он нужен в машине

Редуктор — это механический узел, который выполняет ключевую функцию в трансмиссии автомобилей и множества других машин. Простыми словами, редуктор делает так, чтобы вращение от двигателя передавалось к рабочим механизмам с нужной скоростью и усилием. В машине редуктор часто бывает частью трансмиссии, например, главной передачи или раздатки, а также встречается в мостах, где он называется «редуктор заднего моста» или «редуктор переднего моста».

Назначение и принцип работы редуктора

Основное назначение редуктора — преобразовывать крутящий момент и угловую скорость от двигателя к исполнительным механизмам. В автомобиле редуктор нужен для того, чтобы сделать вращение колес более мощным и при этом снизить скорость вращения, что особенно важно при движении по бездорожью или при перевозке тяжелых грузов.

Например, если двигатель вращается с большой скоростью, а колеса должны крутиться медленнее, но с большим усилием, именно редуктор обеспечивает это преобразование.

Фото: Shutterstock

Принцип работы редуктора основан на взаимодействии зубчатых колес — шестерен, которые передают вращение от ведущего вала к ведомому. В зависимости от того, какое передаточное число выбрано, на выходе получается нужная скорость и крутящий момент. Если передаточное число высокое, скорость вращения выходного вала ниже, а крутящий момент — выше.

Устройство редуктора: основные детали и строение

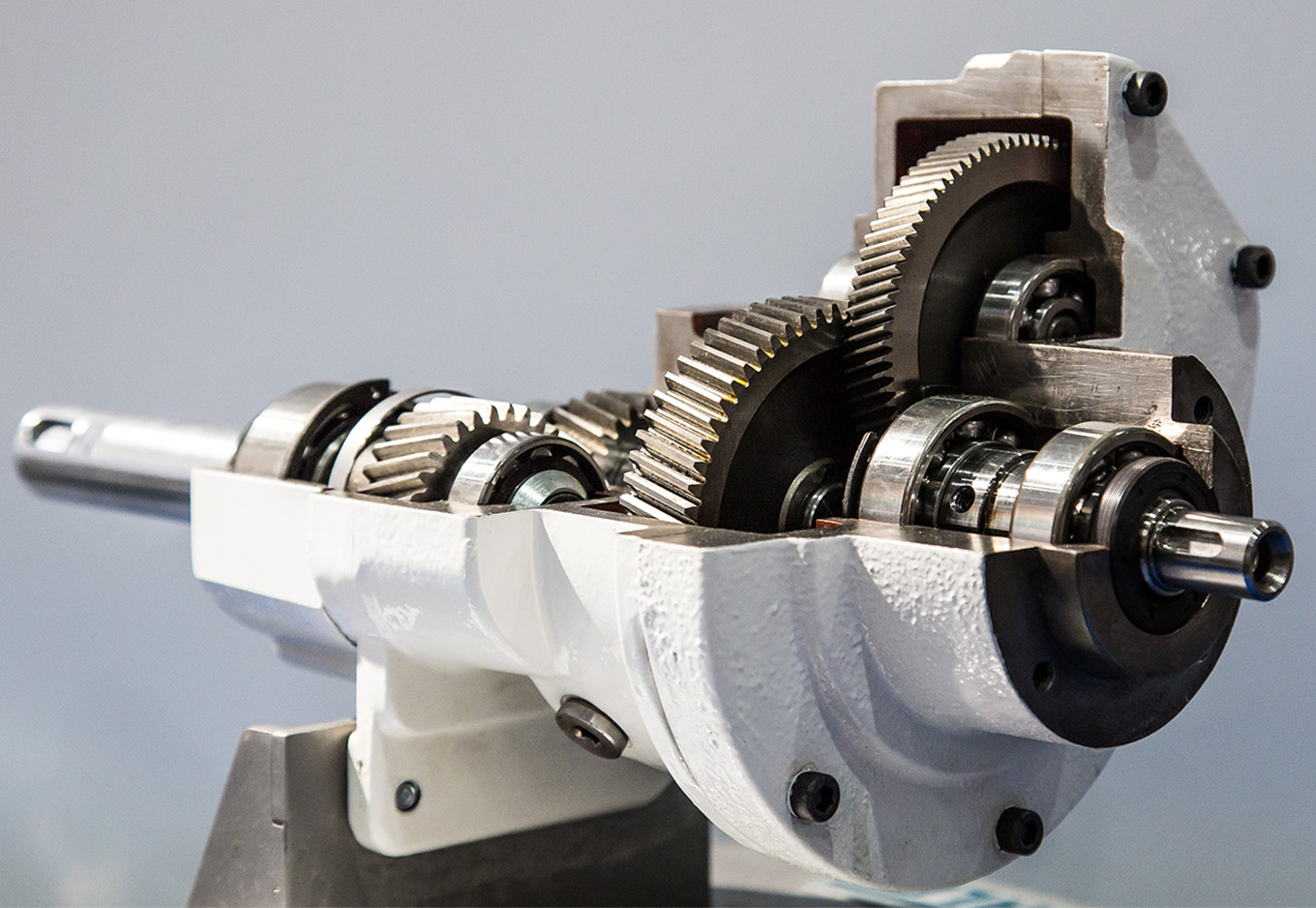

Редуктор состоит из нескольких важных частей. Внутри корпуса находятся ведущий и ведомый валы, зубчатые колеса (шестерни), подшипники, уплотнительные кольца и крышки. Корпус чаще всего изготавливают из чугуна или алюминия, чтобы обеспечить прочность и легкость конструкции. В нижней части корпуса предусмотрено отверстие для слива и контроля уровня масла, которое смазывает детали и продлевает срок службы механизма.

Фото: Getty Images

В автомобиле редуктор заднего моста включает главную передачу и дифференциал. Главная передача преобразует крутящий момент и передает его на колеса, а дифференциал позволяет колесам вращаться с разной скоростью, что важно при поворотах. В машинах с полным приводом редуктор может быть частью раздатки, которая распределяет крутящий момент между передним и задним мостами.

Типы и классификация редукторов

Редукторы бывают разных типов, каждый из которых предназначен для определенных задач и условий эксплуатации. Вот основные виды:

· Цилиндрические редукторы — самые распространенные в промышленности и автомобилестроении. Они надежны, долговечны, обладают высоким КПД и могут передавать большие мощности. Используются там, где оси валов параллельны друг другу.

· Конические редукторы — передают вращение между валами, оси которых пересекаются, обычно под углом 90 градусов. Они сложнее в производстве, но незаменимы, когда компоновка не позволяет использовать цилиндрические редукторы.

· Червячные редукторы — обеспечивают передачу вращения между перпендикулярными осями. Отличаются плавностью и бесшумностью работы, но имеют более низкий КПД по сравнению с другими типами.

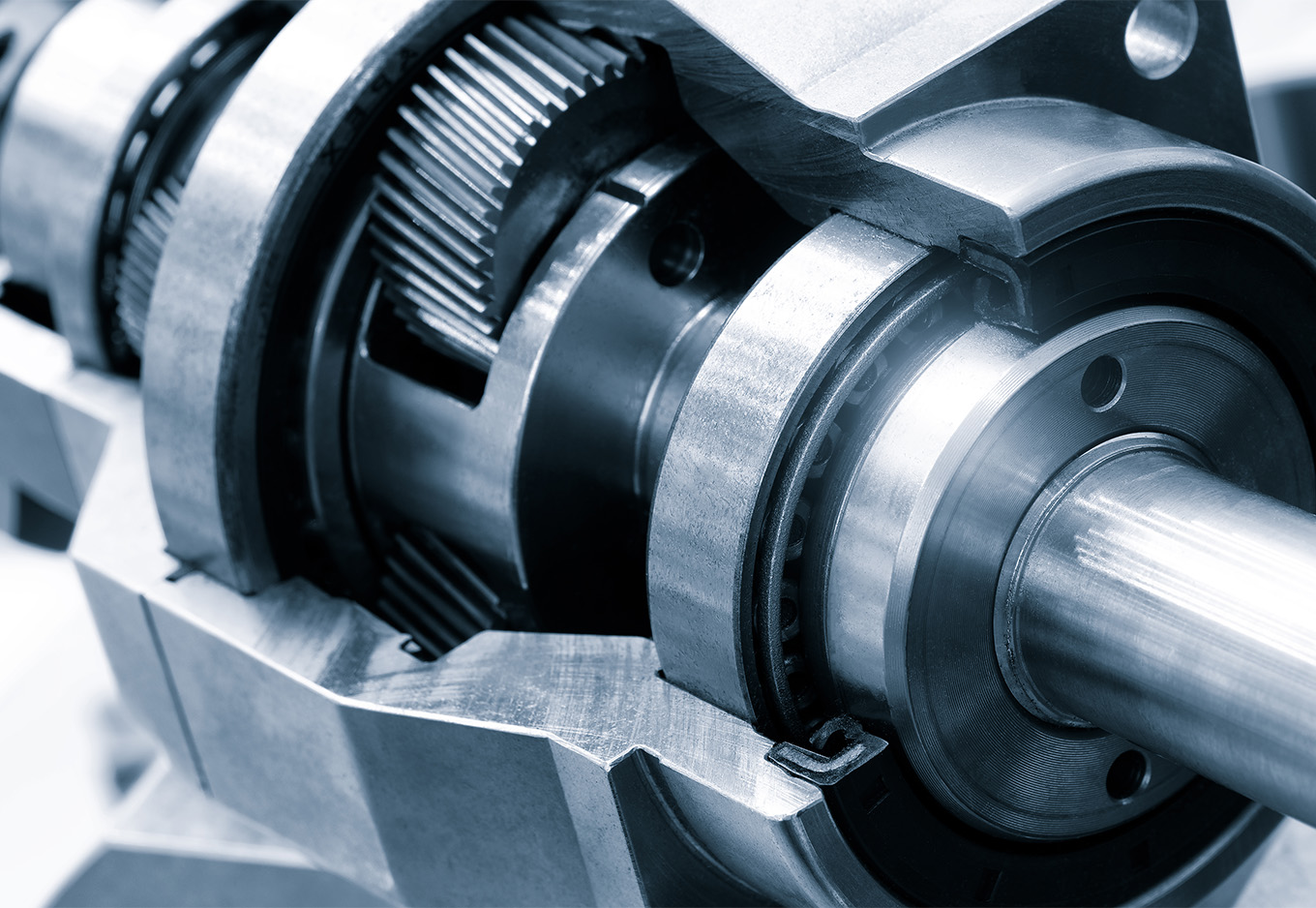

Планетарный редуктор. Фото: Getty Images

· Планетарные редукторы — компактны и обладают высоким передаточным числом. Часто используются в автоматических коробках передач и в тяжелой технике.

· Комбинированные редукторы — сочетают в себе элементы разных типов, например, цилиндро-конические или цилиндро-червячные.

Редуктор и дифференциал: отличия и взаимосвязь

Часто возникает вопрос: редуктор и дифференциал — это одно и то же или нет? Простыми словами, дифференциал — это составная часть редуктора, которая отвечает за распределение крутящего момента между колесами и позволяет им вращаться с разной скоростью. Редуктор же — это комплекс из ведущей и ведомой шестерен, который преобразует и передает крутящий момент.

В автомобиле, например, редуктор заднего моста включает как главную передачу, так и дифференциал. Главная передача изменяет передаточное число, а дифференциал распределяет момент между колесами. Без дифференциала автомобиль не смог бы нормально поворачивать, а без редуктора не было бы нужного усилия на колесах.

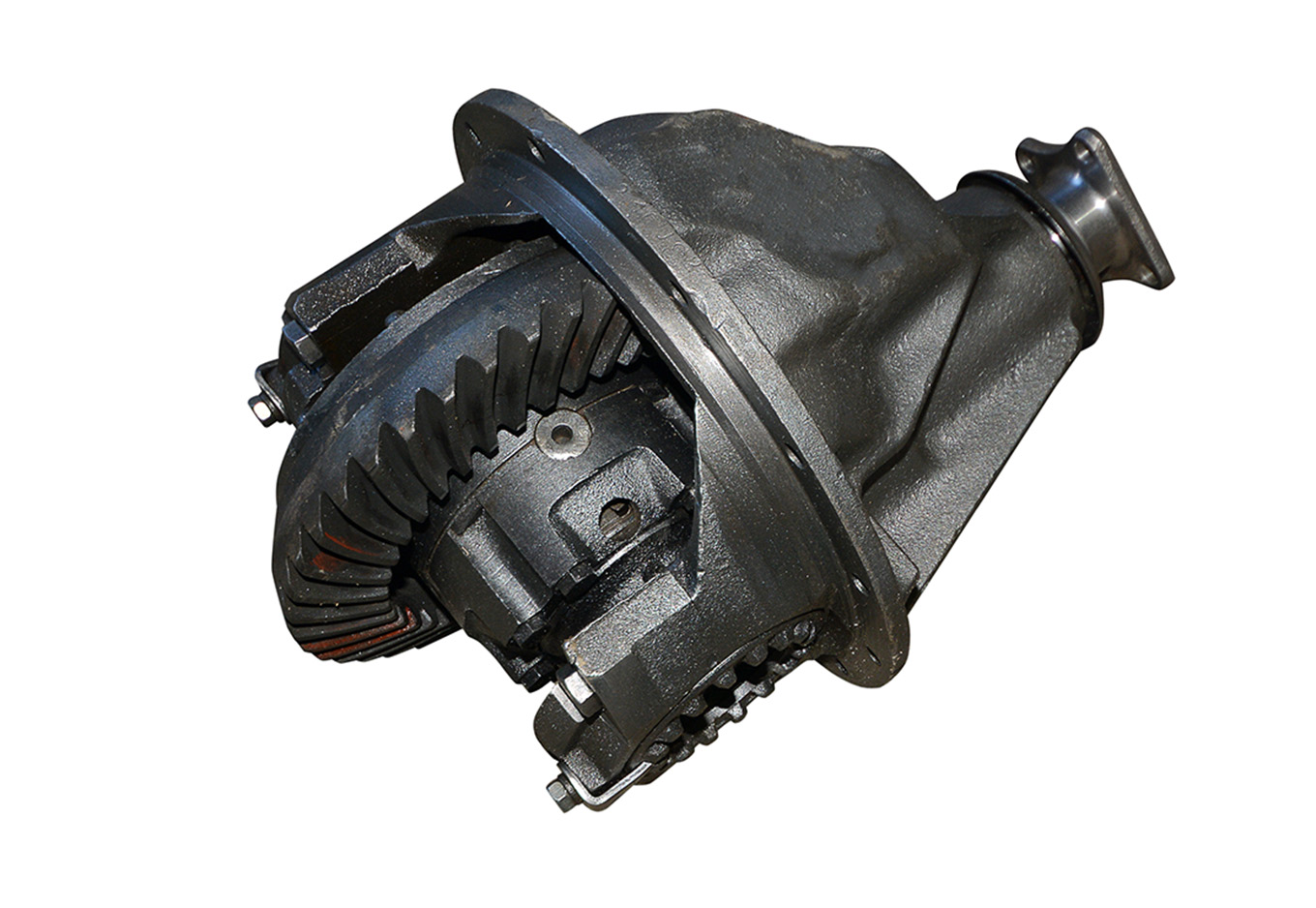

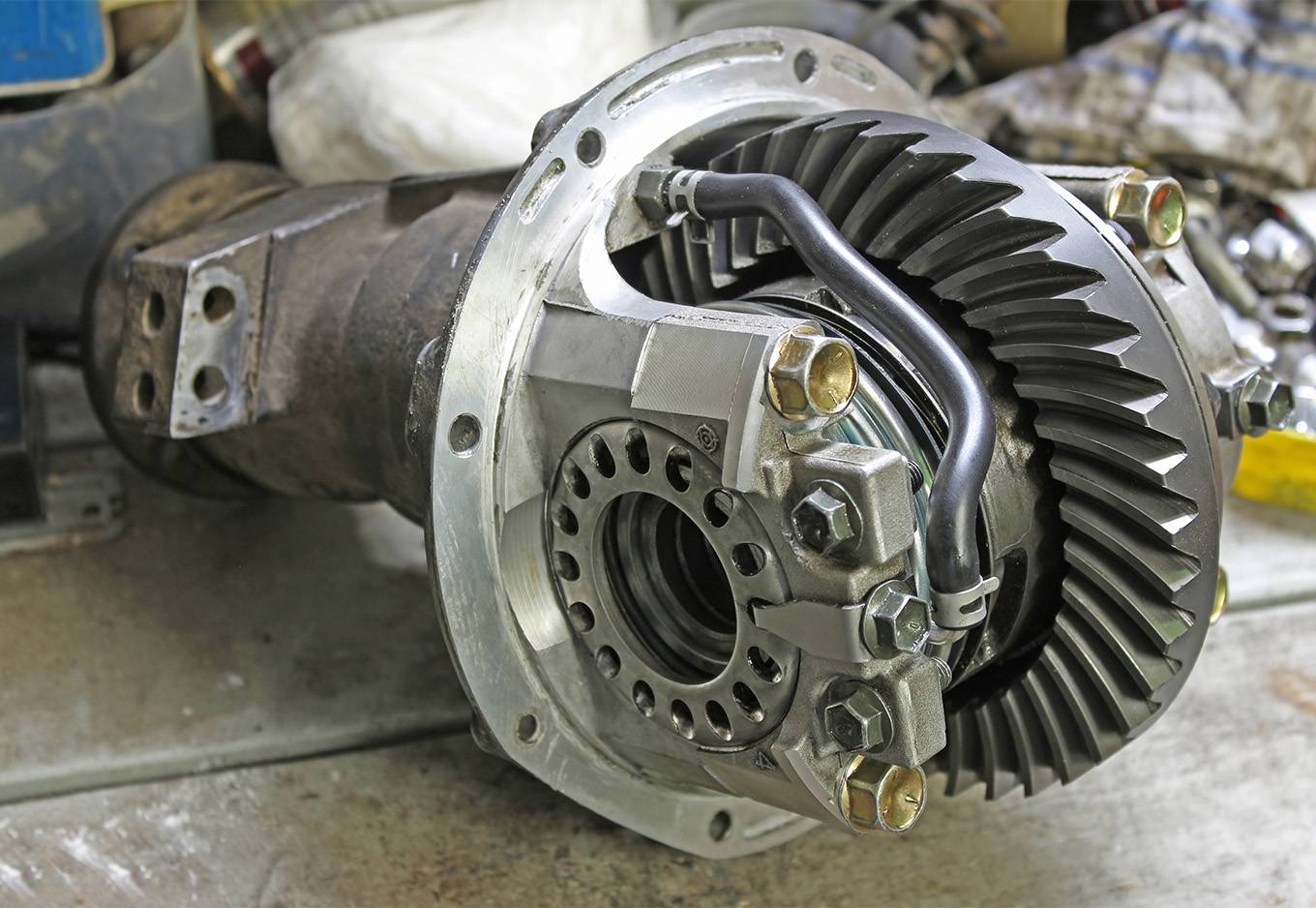

Дифференциал заднего моста автомобиля. Фото: Shutterstock

Где находится редуктор в автомобиле и как он выглядит

В автомобиле редуктор чаще всего находится в заднем мосту, но в машинах с полным приводом он может быть и в переднем мосту, а также в раздатке. На фото или на схеме редуктор выглядит как металлический корпус с выступающими валами, к которым подходят приводные валы колес. Внутри корпуса скрыты шестерни, подшипники и другие детали.

В машинах с передним приводом редуктор обычно интегрирован в коробку передач и не выделяется отдельно, а вот в заднеприводных и полноприводных автомобилях он заметен и легко узнаваем по своему характерному внешнему виду.

Основные функции и технические характеристики редуктора

Основные функции редуктора — это преобразование крутящего момента и угловой скорости, а также передача вращения от двигателя к колесам или другим исполнительным механизмам. Технические характеристики редуктора включают передаточное число, максимальный крутящий момент на выходном валу, количество ступеней, тип зубчатой передачи и материал корпуса.

Передаточное число показывает, во сколько раз уменьшается скорость вращения выходного вала по сравнению с входным. Чем выше передаточное число, тем больше крутящий момент на выходе и ниже скорость вращения. Это особенно важно для внедорожников и грузовых автомобилей, которым нужно преодолевать тяжелые участки дороги.

Признаки неисправности редуктора и советы по эксплуатации

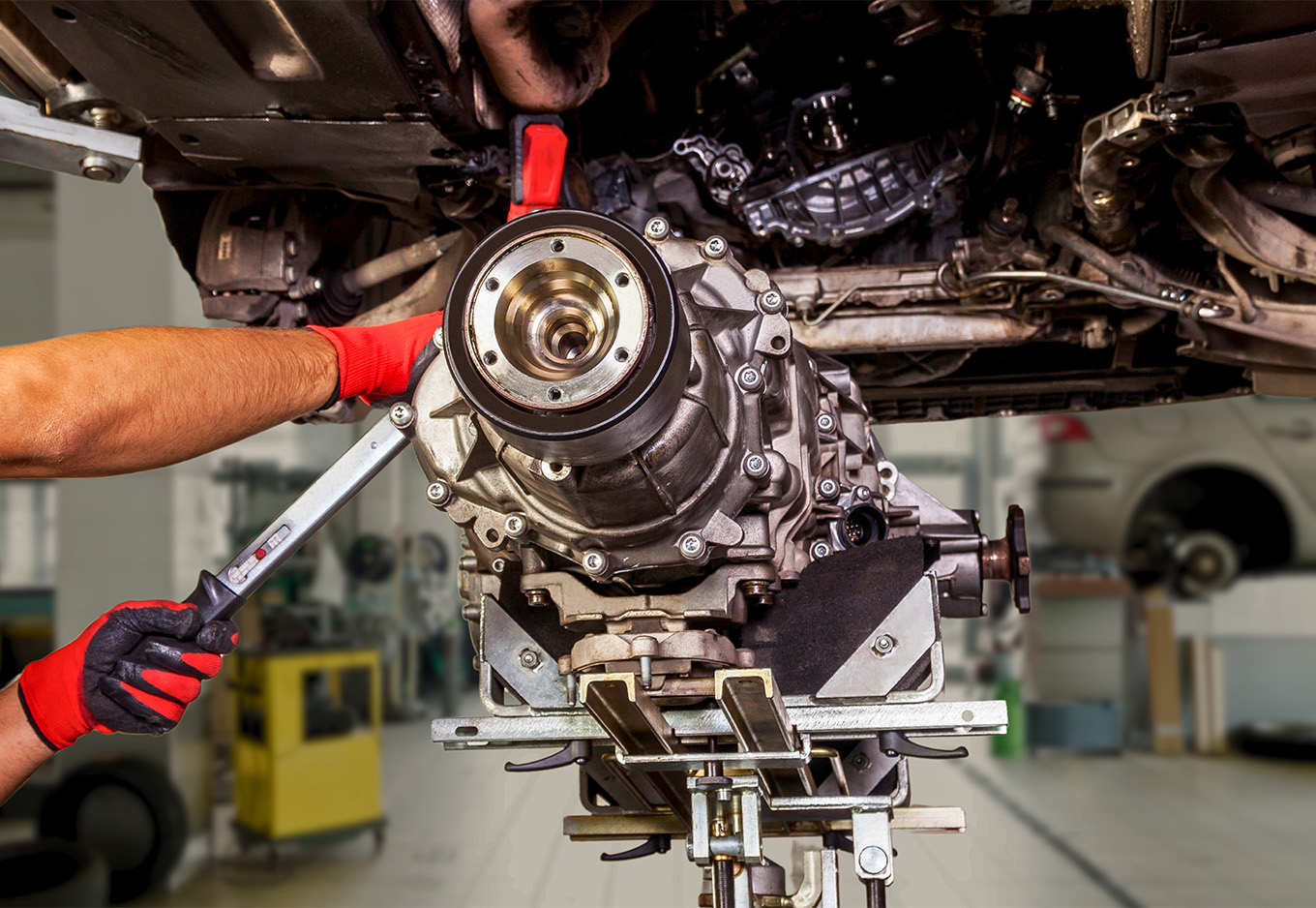

Редуктор — надежный механизм, но и он может выйти из строя. Основные признаки неисправности: посторонние шумы, вибрации, течь масла, повышение температуры корпуса. Чаще всего проблемы возникают из-за износа шестерен, подшипников или недостатка смазки.

Фото: Shutterstock

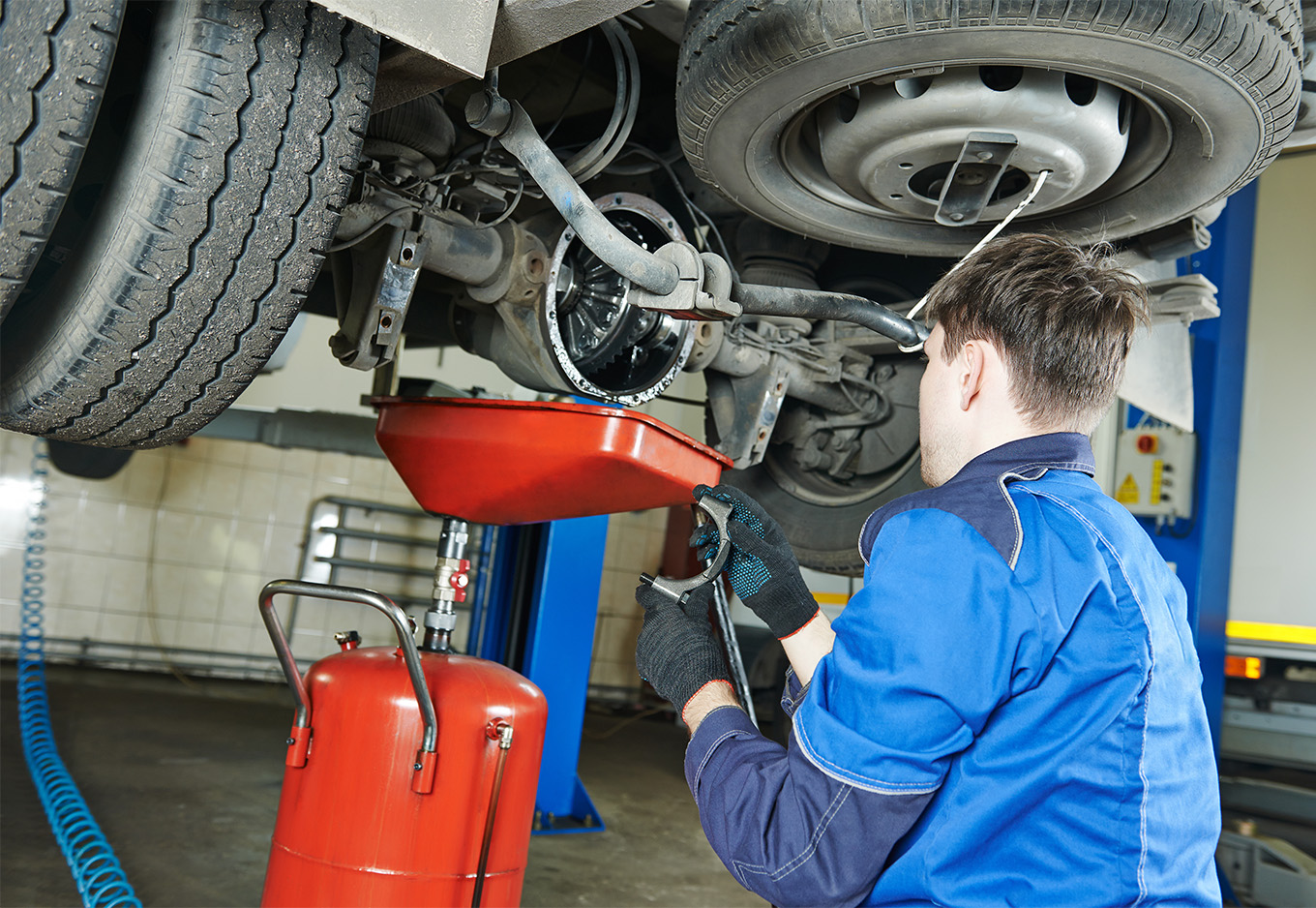

Чтобы продлить срок службы редуктора, важно регулярно проверять уровень и состояние масла, своевременно менять его и следить за герметичностью корпуса. При появлении первых признаков неисправности лучше сразу обратиться к специалисту, чтобы избежать серьезных поломок.

Разновидности редукторов по применению и конструкции

Редукторы применяются не только в автомобилях, но и в промышленности, строительной технике, сельском хозяйстве, робототехнике и даже в бытовых устройствах. В зависимости от конструкции и назначения, редукторы могут быть одноступенчатыми, двухступенчатыми или многоступенчатыми, открытыми или закрытыми, с разными типами зубчатых передач.

В машинах с полным приводом редуктор может быть частью раздатки, которая распределяет крутящий момент между передним и задним мостами. В квадроциклах и другой спецтехнике редукторы часто используются для повышения проходимости и увеличения тягового усилия.

Советы по выбору редуктора

Выбор редуктора зависит от многих факторов: требуемого передаточного числа, максимального крутящего момента, условий эксплуатации, габаритов и веса конструкции. Для автомобилей чаще всего используют цилиндрические или конические редукторы, для спецтехники — планетарные или комбинированные.

Интересно, что редуктор — это не только понижающая передача. Существуют и повышающие редукторы (мультипликаторы), которые увеличивают скорость вращения выходного вала, но они применяются редко. В большинстве случаев под словом «редуктор» подразумевают именно понижающую передачу.

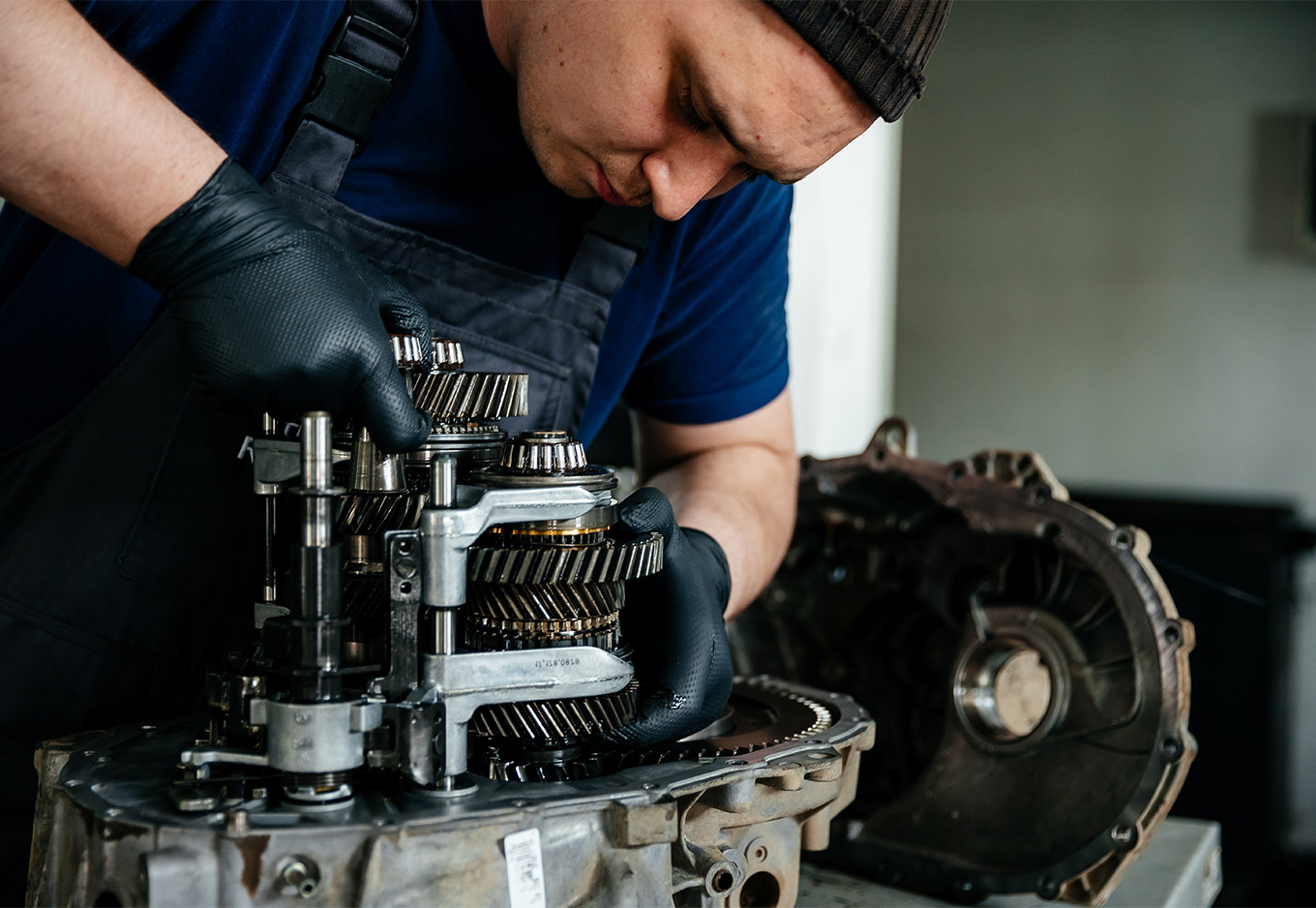

Фото: Shutterstock

Редуктор — это настоящий «сердечник» трансмиссии, без которого невозможно представить современные машины и механизмы. Он делает автомобиль мощнее, проходимее и надежнее, а его правильная эксплуатация гарантирует долгий срок службы и комфорт в поездке.

Если вы владелец внедорожника или грузовика, обязательно следите за состоянием редуктора — это залог безопасности и уверенности на дороге.
