Как нужно подключать прицеп: схема, распиновка, рекомендации

Электропроводка прицепа — это сложная сеть, в которой каждая мелочь имеет значение. Ведь правильное подключение розетки фаркопа — залог безопасности, функциональности и соответствия требованиям стандарта. Выбор схемы, стандарт контактных разъемов, цветовая распиновка, подбор кабеля и мест подсоединения — каждая из этих задач требует максимальной внимательности и понимания процесса.

Стандарты и виды автомобильных розеток прицепа

Существуют разные типы разъемов — классические восьмипиновые и пятнадцатиконтактные редко встречаются, стандартом стали 7-контактная (евроразъем) и 13-пиновая евророзетка. В грузовых авто и тягачах для полуприцепа чаще используют 15-контактные розетки (например, для ABS/EBS).

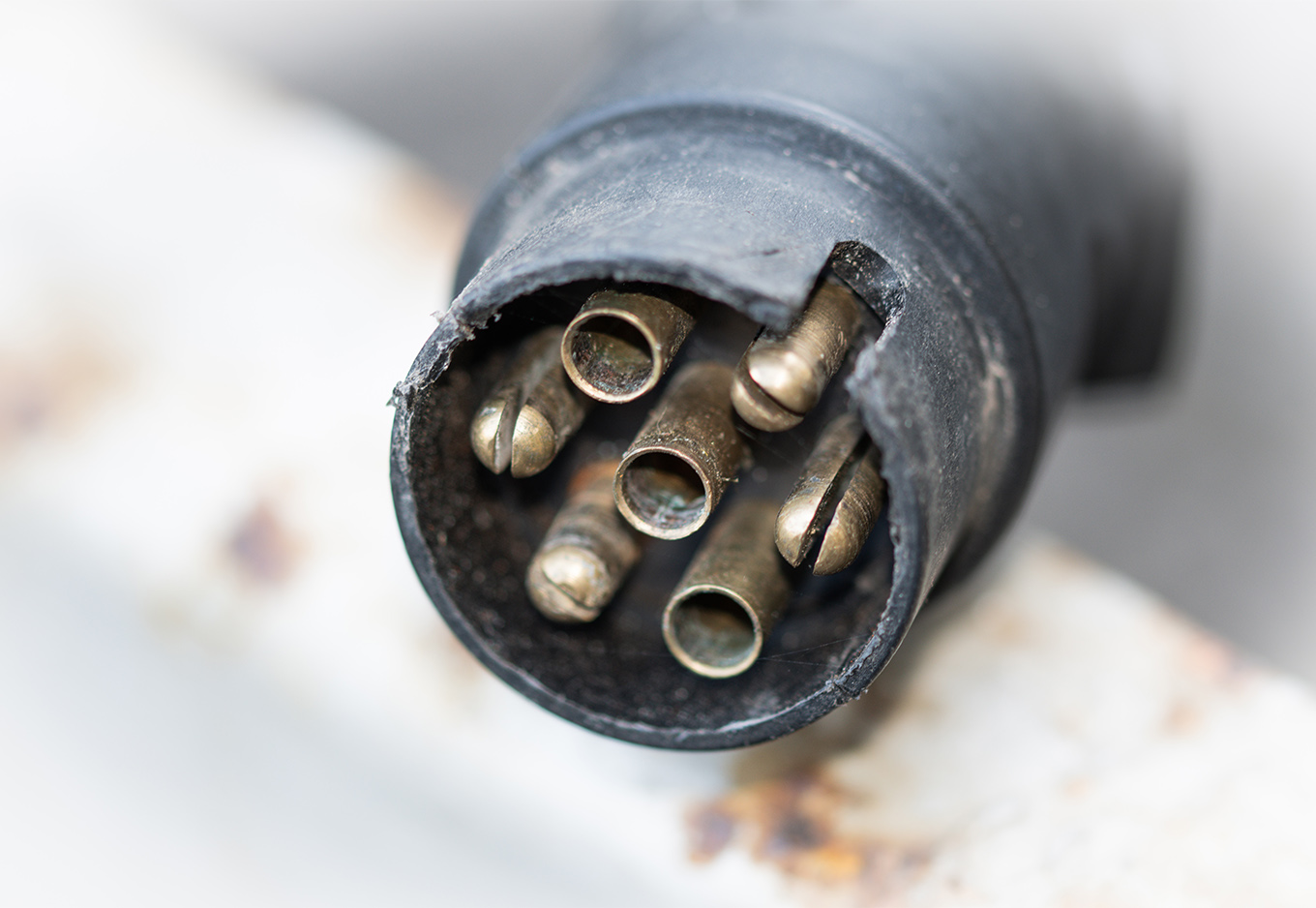

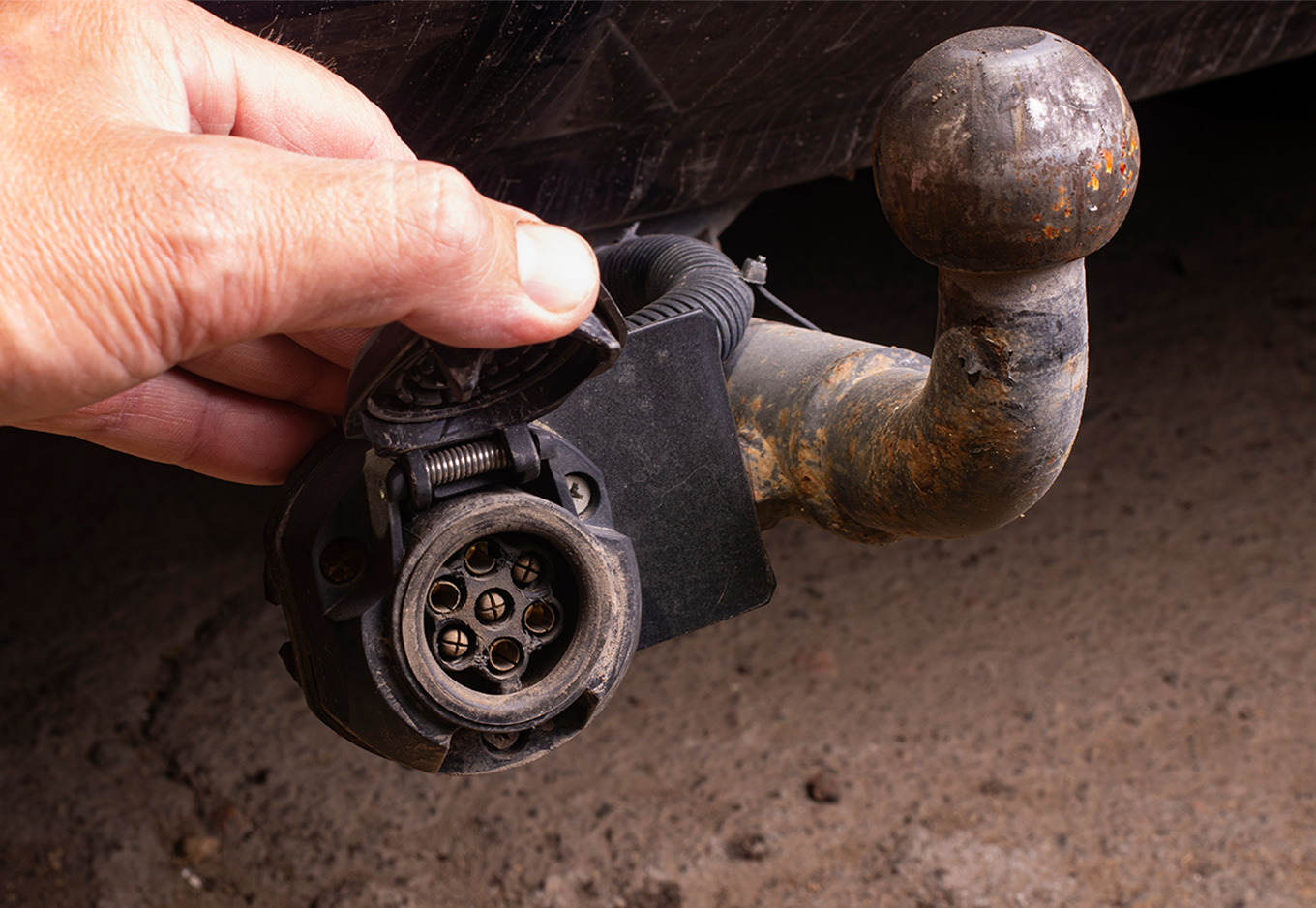

Цветовая схема и распиновка 7-контактной розетки легкового прицепа

Для электрики легкового прицепа используется следующая европейская раскладка:

В России часто для габаритов используют только один провод (7), в то время как в Европе по стандарту разделяют левый и правый контур, чтобы минимизировать нагрузки. Особенно важно учесть сечение проводки: на массу — минимум 2,5 мм², на сигнальные цепи — 1,5 мм².

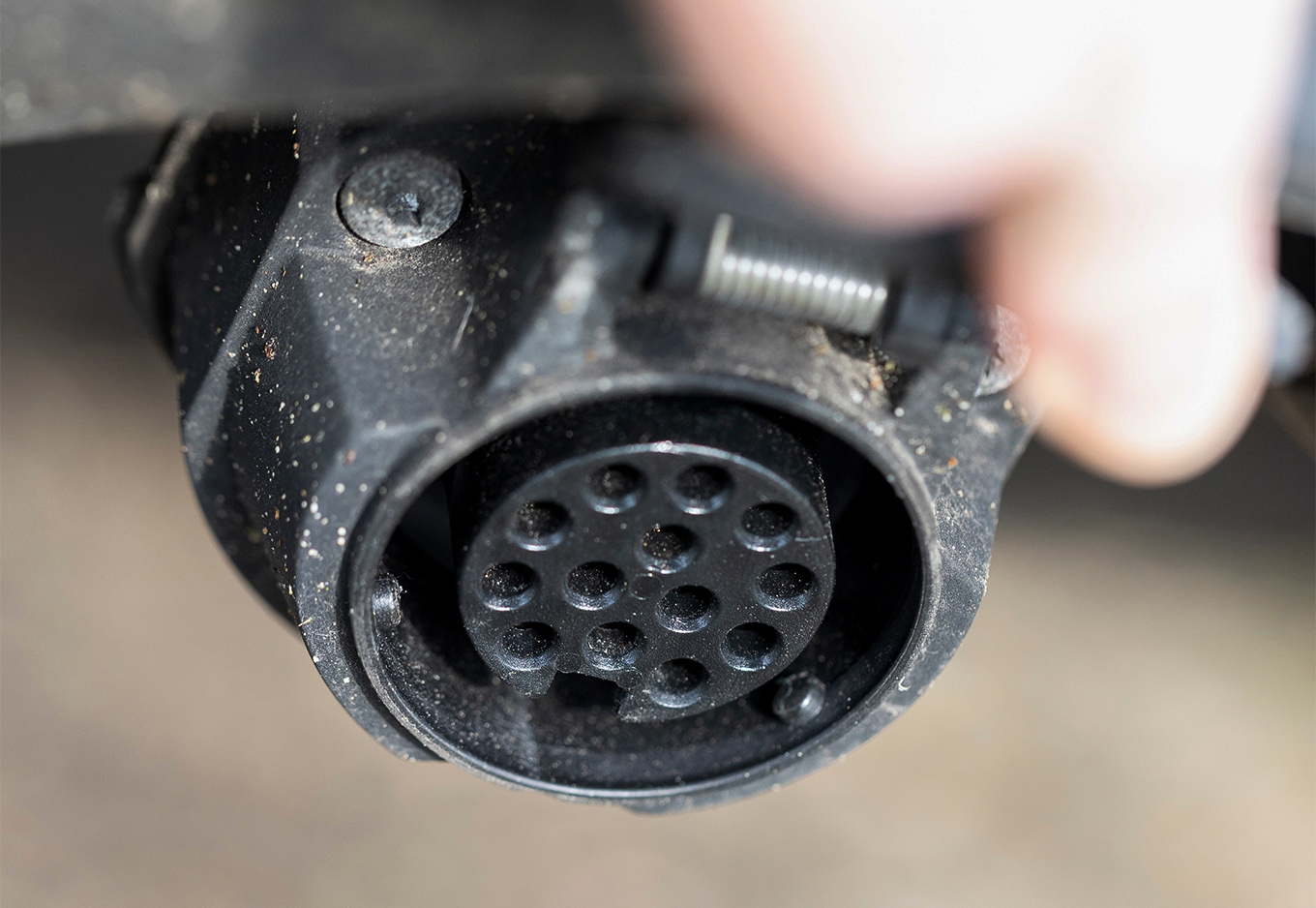

Распиновка 13-пиновой розетки: расширенные возможности

13-пиновая фишка легкова авто или полуприцепа позволяет синхронизировать и задний ход, и дополнительное питание (например, холодильник в кемпере).

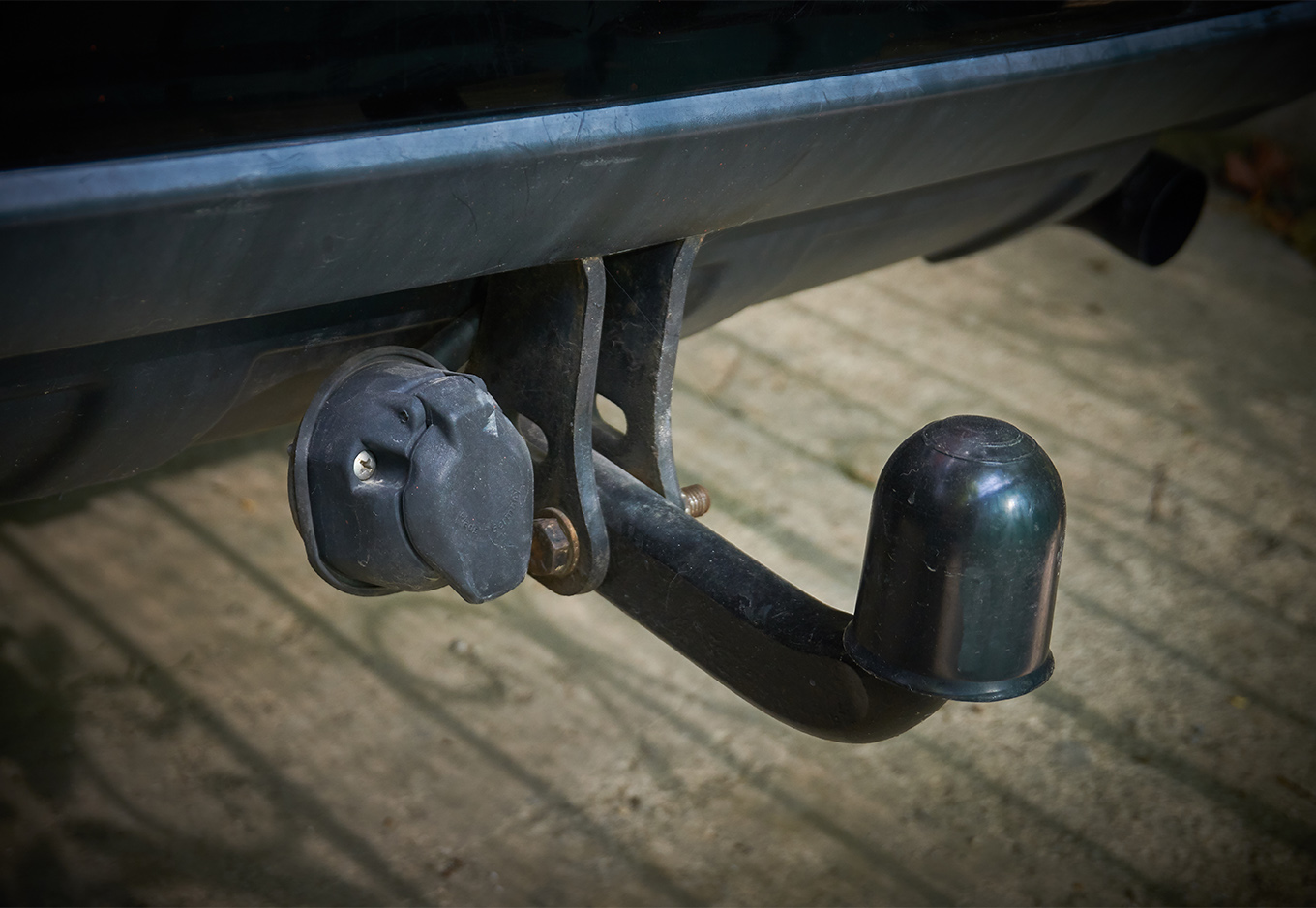

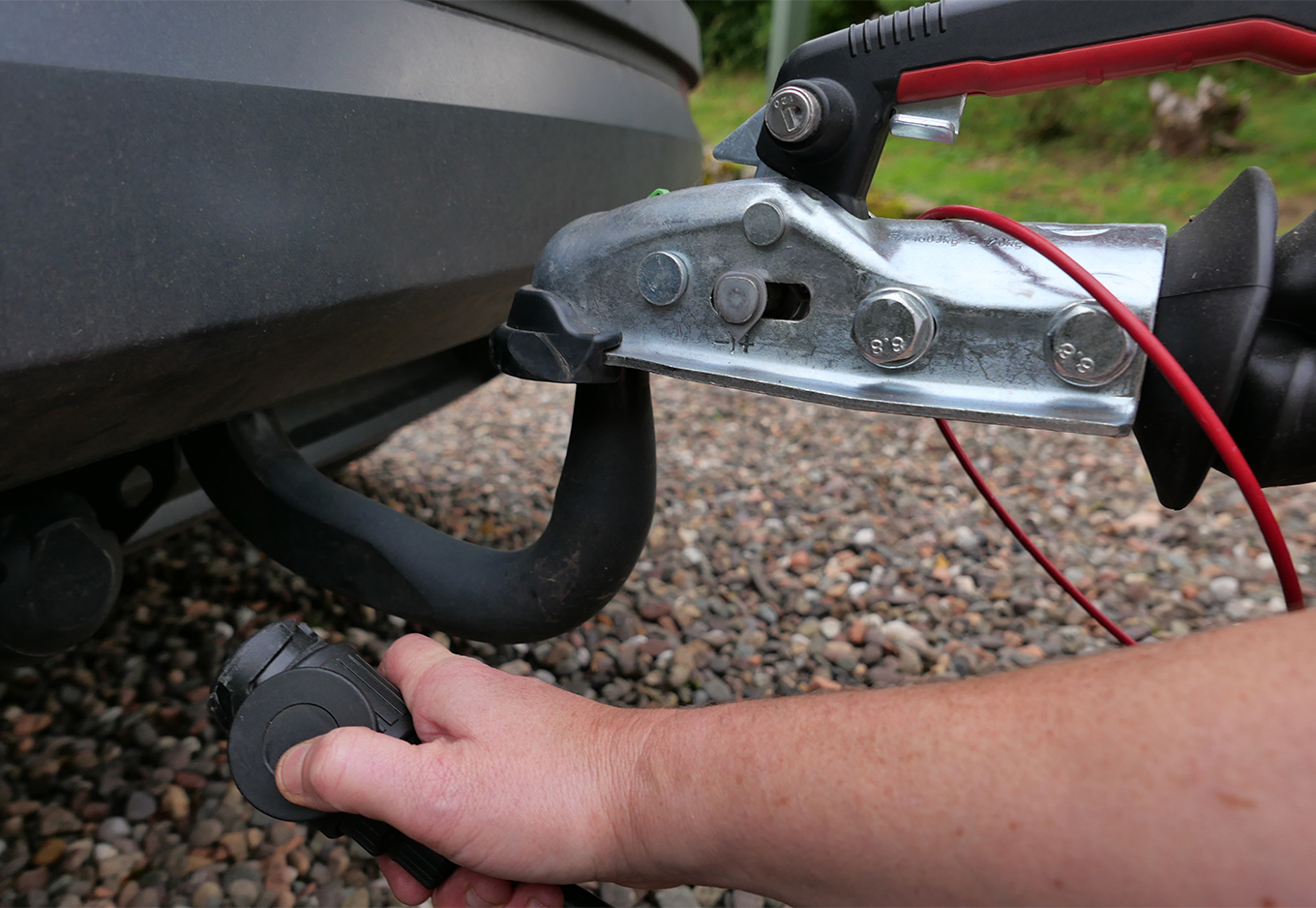

Подключение розетки к легковому автомобилю: нюансы и практика

Монтаж розетки начинается с выбора места — рядом с фаркопом или в специальном технологическом окне багажника. При штатном подключении на современных авто можно купить готовый комплект, который стыкуется с заводскими фишками. При самостоятельном подключении важно использовать схему электропроводки авто, правильно подобрать провода по сечению и избегать самодельных скруток.

Грамотное соединение — не только про электрику, но и про защиту от влаги: корпус авторозетки должен быть герметичен, крышка — плотно закрываться для предотвращения окисления пинов.

Особенности подключения на грузовике и тягаче

У грузовых авто порядок может отличаться: стандарт 15pin для полуприцепа включает кроме световой электроцепи и отдельные пины для управления ABS/EBS, электронных систем. Для соединения необходим специальный кабель с евроразъемом, расключение — строго по схеме ISO 7638.

Крайне важно не перепутать раскладку, иначе система самодиагностики тягача не даст подключить прицеп. Проводку часто защищают дополнительной перекидкой, используют «переходник» между евро и русской фишкой.

Фото: Getty Images

Проверка и подключение: основные советы

Перед подключением любого разъема важно:

· Проверить проводку мультиметром на обрыв и правильность цвета.

· Использовать сменную пластину или переходник при несовпадении стандартов.

· Не выводить «массу» одним проводом — всегда нужен отдельный контакт.

· Всегда подключать питание к АКБ только по схеме с учетом максимальных токов (особенно на прицепах с нагрузкой – холодильник, гидравлика).

· Для фаркопов с цифровым управлением (smart-коннект) обязательно требуется блок согласования, иначе появится ошибка на приборке.

· При обрыве или окислении контактов выполнить чистку.

Распространенные ошибки и их профилактика

Частые проблемы — перепутанные контакты, отсутствие массы, короткое замыкание из-за влаги или окисления. Еще одна типичная ошибка: игнорирование правильной распиновки на прицепах мзса — там питание габаритов может быть только на одном контакте.

Особенно внимательно следите за соответствием разъема при покупке комплектующей — китайские, американские стандарты/российские евро и русские имеют разную распайку.

Фото: Getty Images

Установка своими руками: зачем стоит браться и когда лучше доверить специалисту

Своими руками подключить розетку может даже новичок, если под рукой есть схема, тестер и инструменты. Но на авто с дорогой электрикой или современным блоком управления лучше обратиться к профессионалам. Это сохранит гарантию и убережет от сюрпризов в дальней дороге.

Заключение

Итак, схема подключения розетки фаркопа — это не пустая формальность, а гарантия комфорта и безопасности на дороге. Правильная распиновка, качественная проводка, защита от воды и грязи, продуманное крепление корпуса и крышки — вот о чем стоит помнить каждому, кто собирается присоединять прицеп или полуприцеп к своему автомобилю, легковому или грузовому. Не ленитесь перепроверять — при минимуме усилий избежите множества проблем.
